فشار سنج چندراهه سرویس(گیج دوقلو)(قسمت اول)
این مدل فشارسنج به نام تحلیل گر سیستم نیز معروف است که مرکب از یک لوله چندراهه,ورودی هایی تعبیه شده,که با اتصال سیستم به آن,فشار سیستم قابل اندازه گیری است.این فشار از اتصال ورودی وسط چند راهه وارد می شود.توصیه ما این است که همیشه بخش میانی چند راهه را بسته نگه دارید.
در پایین گیج دوقلو,سه محل جهت اتصال شیلنگ و همچنین در هر دوطرف گیج دوقلو یک شیر قطع کن وجود دارد.هر کدام از این شیرها به گونه ای تبیعه شده اند که توانایی ارتباط دادن به شیلنگ وسطی را دارا می باشندو هنگامی که کاملا بسته می شوند(کاملا در جهت عقربه های ساعت چرخانده می شوند)از ورود بخار به شیلنگ وسطی جلوگیری می کنند.ممکن است شیر دوقلوهای متعددی در بازار وجود داشته باشند لیکن در اینجا ما مدل استاندارد آن را توضیح میدهیم.
فشارسنج ها,شلنگ ها و شیرهای قطع کن در شیر دوقلوها دارای کد رنگی معینی هستند.
فشارسنج
سمت چپ یک شیر دوقلو به نام فشارسنج مرکب معروف است زیرا این فشار سنج
توانایی نمایش هر دو فشار مثبت و منفی را دارا می باشد و به گونه ای تنظیم
شده است که قابلیت نمایش صفر در فشار اتمسفریک را داشته باشد.محدوده نمایش
فشار در این فشار سنج از 30 in Hg(صفر تا 0.9 psi)برای فشارهای زیر فشار
اتمسفر از صفر تا 250 psi (صفر تا 10.7 بار) یا بیشتر را برای فشارهای
بالای اتمسفر می باشند که رنگ استاندارد این قسمت آبی می باشد.
فشار سنج
سمت راست که فشار معمولی نام دارد تنها قابلیت نمایش فشارهای بالاتر از
فشار اتمسفر را در مجدوده صفر تا 500psi(صفر تا 35 بار)را دارد.کد رنگی
استاندارد این بخش قرمز است.شلنگ مرتبط به هر بخش نیز با رنگ همان بخش
همخوانی دارد.شلنگ آبی باید به گیج مرکب ,زرد به بخش میانی و شلنگ قرمز به
فشارسنج معمولی متصل گردد.
هنگامی که گیج دوقلو را متصل می کنید,نیازی
به باز کردن شیر ها نیست.وقتی که فشار سیستم از شیلنگ عبور می کند پس از آن
که شیر های سرویس کمپرسور تنظیم شدند,فشار قابل خواندن خواهد بوذ.هنگامیکه
شیر باز می شود,فشار سیستم از شیلنگ میانی عبورئ می نماید.توصیه ما این
است که ورودی وسط چندراهه(گیج دوقلو) را همیشه بسته نگه داریدیا هنگامی که
شیلنگ را از ورودی میانی جدا می سازید,آن را با درپوش ببندید.

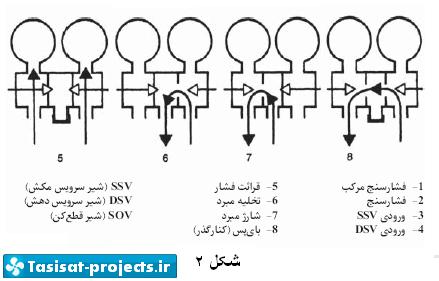

هنگامی که ورودی میانی بادر پوش بسته شده باشد و هر دو شیر باز باشند فشارسنج ها,فشار برابری را نشان خواهند داد.هر دو شیر بسته باشند و ورودی میانی نیز در پوش شده باشد و شیرهای سرویس کمپرسور در حالت عملکردی قرار گرفته باشند,فشار مثبت و منفی قابل خواندن است.
گیج دوقلو مهمترین ابزار مهندسی مورد استفاده در سرویس دستگاه های تبرید می باشد.این گیج جهت انجام عملیات سرویس کاری دستگاه یا بررسی و عیب یابی سیستم بسیار حیاتی و ارزشمند هستند.
