معرفي سيستم هاي گرمايشي تابشي

سيستم هاي فوق موجب گرمايش افراد و اشياء اطراف آنها گشته و از گرم شدن هوا متعاقباً اتلاف حرارتي بالا و مصرف سوخت بيشتر از طريق تهويه و سقف به جهت سبك بودن هواي گرم جلوگيري مي نمايد از ديگر مزاياي سيستم هاي فوق يكنواختي دما و ايجاد گرمايي مطبوع همانند گرماي حاصله از نور خورشيد مي باشد . همچنين سيستم هاي فوق الذكر به دليل عدم ايجاد جريان هوا ( بر خلاف سيستم هاي دمنده هواي گرم ) موجب كاهش بالاي گردوغبار در سالن ها و شيب حرارت منفي شده در نتيجه بر خلاف سيستم هاي معمول ( هيتر هاي دمنده هواي گرم ) گرما از بالا به سمت پايين حركت مي نمايد و نتيجتاً براي نصب از فضاي بالاي سالن استفاده مي شود .

ادامه نوشته

لوله هاي 5 لايه

يک عکس حاوي مشخصات لوله هاي 5 لايه توليدي در کشور از چند توليد کننده معتبر

مشاهده مشخصات کليک کنيد

انواع سيستمهاي تهويه مطبوع

فايلي آموزش از انواع سيستمهاي تهويه مطبوع مناسب براي اساتيد و دانشجويان براي شرح مصور در کلاس درس با فرمت pdf

رادیاتورها

شاید شما در فصل گرمایش با پدیده تركیدگی رادیاتورها بیش از گذشته روبرو شده باشید   بررسی موارد زیر می تواند شما را در كم نمودن خسارت و ضایعات كمك كند .

1.     كیفیت آب سیستم

2.     عدم وجود هوا در آب سیستم

3.     فشار مناسب جهت سیستم

4.     كیفیت رادیاتور های مورد استفاده

5.     شرایط محیطی و نگهداری  رادیاتور ها

 كیفیت آب سیستم : نیاز است در بازه زمانی مختلف و دوره ای آب سیستم از نظر PH و سختی سنجیده شود و اطمینان حاصل نماید

 عدم وجود هوا : وجود هوا در آب سیستم باعث افزایش خوردگی در كل سیستم و رادیاتور ها می شود

 فشار مناسب سیستم:  فشار سیستم باید در محدوده مناسب باشد بالا بودن بیش از حد نیاز فشار سیستم باعث افزایش تركیدگی در كل سیستم می شود(بخصوص در سیستم های كه منبع انبساط بسته استفاده می كند)

 كیفیت رادیاتور : با مقایسه عمر رادیاتور های مختلف می توانید به این نتیجه برسید كه كیفیت رادیاتور در طول عمر آنها تاثیر بسزایی دارد

 شرایط محیطی و نگهداری رادیاتور ها : محیط و نگهداری هر وسیله بر روی عمر آن تاثیر قابل توجهی دارد.

آیا تهویه مطبوع فقط خنك كردن و یا گرم كردن ساختمان است؟

به وسیله علم تهویه مطبوع می توان ذرات معلق در هوا و آلودگی های موجود در هوا را از بین برد.رطوبت زائد را از هوا گرفت و میزان گرما یا سرمای مورد نیاز محیط را به صورت اتوماتیك حفظ كرد.انسان به چند عامل مهم جهت آرامش و عملكرد بهتر كاری نیاز دارد.از جمله می توان به آرامش فكری و محیطی اشاره كرد و علم تهویه مطبوع می تواند دمای محیط را كه عاملی مهم در تامین این نیاز انسان است برای ما مهیا كند .با تهویه مطبوع شما در منزل زندگی شیرین و آرامی را خواهید داشت.

ادامه نوشته

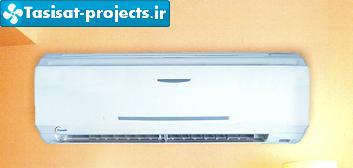

محاسبه Btu جهت انتخاب اسپلیت

نرم افزار آنلاین جهت محاسبه Btu اتاق جهت انتخاب اسپلیت

نازل مشعل

اجزاء تشكيل دهنده نازل:

1: روزنه يا اوريفس

:2 محفظه چرخش

3: گرده روزنه (گرده اوريفس)

:4 بدنه

5: شيار مماسي

:6سوخت پخش كن

7: نگهدارنده

:8 صافي

سوخت مايع با فشار 2kg/cm 7 psi) 100) وارد نازل ميشود و در آنجا با گزر از يك دسته شيار مماسي، فشار را در محفظه چرخش به انرژي جنبشي تبديل ميكند. نيروي گريز از مركز در محفظه چرخش، گازوئيل را روي ديواره هاي محفظه حركت مي دهد و هسته اي از هوا در مركز آن به وجود مي آيد. اين هسته هوايي سبب خروج سوخت به صورت افشانه اي مخروطي از روزنه نوك نازل مي شود.

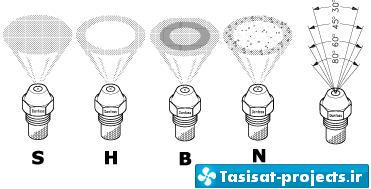

افشانه مخروطي دو الگوي اساسي دارد:

مخروط تو خالي پهن كم نفوذ،يا پهن افشان

مخروط تو پر تيز پر نفوذ

هر كدام از اين دو الگو،بسته به كاربرد ،مزايايي دارند.

نرم افزار انتخاب نازل مشعل با فرمت اکسل

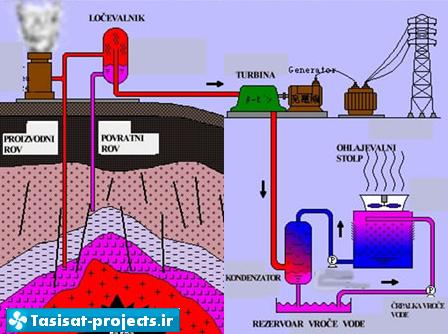

انرژی زمین گرمایی

فایل انرژی زمین گرمایی در فرمت پاورپوینت آماده برای دانلود

کاربرد انواع لوله ها در صنعت تاسیسات

کاربرد لوله ها در صنعت تاسیسات نکته مهمی است که از کنار آن ساده می گذرند و در پروژه های بزرگ مواردی به وجود می آید که به مشکل می خورند پس لازم است تا یک تصویر ذهنی از کاربرد لوله ها داشته باشیم تا در مواقع مختلف بتوانیم از آن بهره بگیریم

آهنی سیاه	لوله کشی تاسیسات حرارت مرکزی و تهوی مطبوع
فولادی بی درز	لوله کشی تاسیسات بخار و هوا با فشار زیاد
فولادی استینلس	لوله کشی فاضلاب حاوی مواد اسیدی غلیظ
آهنی گالوانیزه	لوله کشی آب سرد و گرم و گاهی فاضلاب
آهنی نرم	لوله کشی آب و فاضلاب
لوله آلومنیومی	ساخت کوئل
لوله آزبست سیمانی	لوله کشی فاضلاب و انتقال آب
لوله برنجی	لوله کشی تاسیسات گاز و مواد شیمیایی
لوله پلاستیک	لوله کشی آب
لوله پلی اتیلن	لوله کشی آب و فاضلاب
لوله پی وی سی	لوله کشی آب و فاضلاب
لوله چدنی	لوله کشی  فاضلاب
لوله سربی	لوله کشی فاضلاب حاوی مواد اسیدی غلیظ
لوله سفالی	لوله کشی فاضلاب حاوی مواد اسیدی و تخلیه گاز چاه
لوله سیمانی	لوله کشی آب و فاضلاب در زیر زمین
لوله لاستیکی	به عنوان شیلنگ در تاسیسات آبی
لوله فیبری	لوله کشی آب و فاضلاب
لوله مسی	لوله کشی مبرد و گاهی در ساخت کوئل

آموزش چیلر آبی

یک فایل آموزشی درباره چیلر آبی از شرکت ساران  برای دانلود

نرم افزار جدول بخار آب STEAMTAB

نرم افزار جدول بخار آب با 2 سیستم si و متریک با دقت فراوان و با داده های فراتر از انتظار در محاسبات نیاز  شما به جدول بخار آب اشباع را بر طرف می کندو باعث عدم سر در گمی شما در جدول خوانی میگردد.

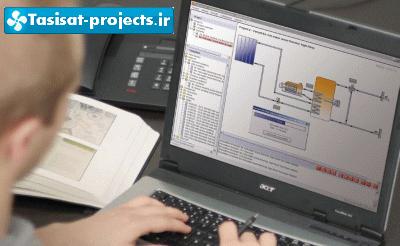

نرم افزار شبیه سازی سیستم های خورشیدی Polysun 5.8

دانلود آخرین نسخه نرم افزار شبیه سازی سیستم های خورشیدی Polysun 5.10

همه چیز در مورد استخر

شنا در تمام فصول ورزشي مفرح است، البته به شرط وجود استخري با تاسيسات مناسب. ارايه يك طرح عالي براي استخر مستلزم پيش بيني تسهيلات كافي براي شناگران و تدارك ديدن سيستمي كارآمد جهت تصفيه مداوم و عنداللزوم و گرم كردن آب استخر مي باشد. چه در غير اين صورت، استخر به محلي براي گسترش انواع بيماري هاي پوستي و روده اي تبديل خواهد شد.

در اینجا یک نمونه از نقشه موتورخانه استخر و جکوزی و فیل استخر را قرار داده ایم.

انیمیشن آموزشی نحوه کار چیلر جذبی

چيلرها از جمله تجهيزات بسيار مهم در سرمايش هستند که به طور کلي مي توان آنها را به دو دسته چيلرهاي تراکمي و چيلرهاي جذبي تقسيم کرد. به طور کلي چيلرهاي تراکمي از انرژي الکتريکي و چيلرهاي جذبي از انرژي حرارتي به عنوان منبع اصلي براي ايجاد سرمايش استفاده مي کنند.

فناوري تبريد جذبي روشي عالي براي تهويه مطبوع مرکزي در تأسيساتي است که ظرفيت ديگ اضافي داشته و مي توانند بخار يا آب داغ مورد نياز براي راه اندازي چيلر را تأمين نمايند. چيلر هاي جذبي ظرفيت بين 25 تا 1200 تن برودتي را براحتي تأمين مي کنند. البته قابل ذکر است که برخي از توليد کنندگان ژاپني موفق شده اند چيلرهاي جذبي با ظرفيت معادل5000 تن نيز توليد کنند. در سيستمهاي جذبي غالباً از آب به عنوان مبرد استفاده مي شود. گرماي مورد نياز براي کارکرد اين چيلرها به طور مستقيم از گاز طبيعي يا گازوئيل تأمين مي گردد. منابع غير مستقيم گرما در چيلرهاي جذبي عبارتند از آب داغ بخار پر فشار و کم فشار. بر اين اساس توليد کنندگان مختلف در جهان سه نوع اصلي چيلر جذبي ارائه مي نمايند که عبارتند از : شعله مستقيم ، بخار و آب داغ.در يک تقسيم بندي عمومي مي توان چيلرهاي جذبي را در دو دسته چيلرهاي جذبي آب و آمونياک و چيلرهاي جذبي ليتيوم برومايد و آب طبقه بندي نمود . در واقع در هر سيکل تبريد جذبي يک سيال جاذب و يک سيال مبرد وجود دارد که تقسيم بندي فوق بر اين مبنا انجام شده است. در سيستم آب و آمونياک ، سيال مبرد آمونياک وسيال جاذب آب است. در سيستم ليتيوم برومايد و آب ، سيال مبرد آب و سيال جاذب ، محلول ليتيوم برومايد است.

 اما بر حسب اجزاي سيستم هم مي توان تقسيم بندي هاي ديگري ارائه کرد مثلاً مي توان سيکل هاي تبريد جذبي را به سيکل هاي تبريد يک اثره ، دو اثره و سه اثره طبقه بندي کرد. امروزه سيکل هاي تبريد جذبي تک اثره و دو اثره در مقياس بسيار وسيع و در اشکال متنوع ساخته مي شوند و سيکل هاي سه اثره همچنان در دست مطالعه مي باشند(با تشکر از  آقای رجبی)

انیمیشن آموزشی نحوه کار چیلر تراکمی

در چیلرهای تراکمی گاز ابتدا توسط کمپرسور متراکم می‌گردد. این گاز سپس به کندانسور وارد شده توسط آب یا هوای محیط، خنک شده و به مایع تبدیل می‌گردد این مایع با عبور از شیر انبساط یا لوله موئین وارد خنک کننده(اواپراتور) می‌شود که در فشار کمتری قرار دارداین کاهش فشار باعث تبخیر مایع گردیده و در نتیجه مایع سرد کننده با گرفتن حرارت نهان تبخیر خود از محیط خنک کننده، باعث ایجاد برودت در موادی که با قسمت خنک کننده در ارتباطند می‌گردد.سپس گاز ناشی از تبخیر، به کمپرسور منتقل می‌شود.(با تشکر از آقای رجبی)

نقشه های اتوکد تهویه مطبوع و تاسیسات مکانیکی

مجموعه از نقشه های اتوکد تهویه مطبوع و تاسیسات مکانیکی یک نمونه اجرایی حتما دانلود کنید

برج خنک کن

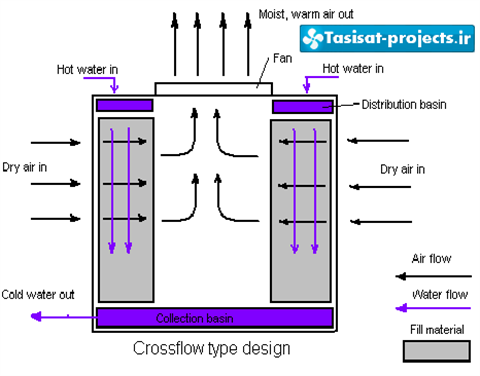

برج خنک کن با جریان هوای متقاطع:دراین حالت هوایی که از محیط بیرون وارد برج می‌شود بصورت متقاطع با جریان آب برخورد می‌کند .

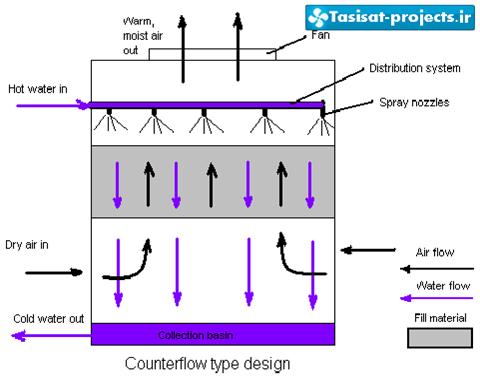

برج خنک کن با جریان هوای مخالف : در این حالت جریان هوا بصورت مخالف با جریان آب برخورد می‌کند. مطابق شکل

مقالاتی تاسیساتی در رابطه با انرژی

تعدادی فایل pdfبا موضوعات ذیل:

هوای مطلوب در خانه شما
شیرهای ترموستاتیک در بهینه سازی انرژی
راهنمای اجرایی اقدامات بهینه سازی در صرفه جویی مصرف سوخت
اصلاح الگوی مصرف انرژی در مدارس و ادارات
 بهینه سازی مصرف انرژی در یخچال و فریزر
بهینه سازی مصرف انرژی در ماسین لباسشویی
بهینه سازی مصرف انرژی در کولر آبی و گازی

نرم افزار آنلاین محاسبه گر وزن لوله

سایتی ایرانی همراه با نرم افزار آنلاین محاسبه گر وزن لوله

فایل های اتوکد تاسیسات ساختمان

مجموعه از فایل های اتوکد تاسیساتی یک ساختمان مسکونی و اجرا شده واقعی شامل:

سیستمهای گرمایش و سرمایش

آبرسانی

اعلام حریق

فاضلاب
