فشار سنج چندراهه سرویس(گیج دوقلو)(قسمت اول)

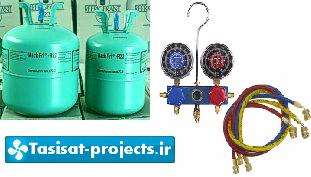

این مدل فشارسنج به نام تحلیل گر سیستم نیز معروف است که مرکب از یک لوله چندراهه,ورودی هایی تعبیه شده,که با اتصال سیستم به آن,فشار سیستم قابل اندازه گیری است.این فشار از اتصال ورودی وسط چند راهه وارد می شود.توصیه ما این است که همیشه بخش میانی چند راهه را بسته نگه دارید.در پایین گیج دوقلو,سه محل جهت اتصال شیلنگ و همچنین در هر دوطرف گیج دوقلو یک شیر قطع کن وجود دارد...

ادامه نوشته

مدار برقی چیلر با راه انداز استپ استارت

برای مشاهده مدار برقی چیلر با راه انداز استپ استارت با کیفیت خوب کافیست از گزینه دانلود استفاده نمایید.

شیرهای سرویس سیستم های تبرید

هنگامی که مشغول راه اندازی یا سرویس هر بخشی از دستگاه تبرید می باشیم,لازم می آید که فشار سیستم را نصب اندازه گیرهای فشار تعیین نماییم.برای بوجود آمدن این امکان,عمدتا تمام سیستمهای رایج,دستگاه را حداقل به 3 نوع شیر سرویس تجهیز می نمایند,شیر سرویس مکش,شیرسریس رانش یا تخلیه و شیر سرویس قطع کن مایع.شیرهای سریس مکش و تخلیه دستگاه ممکن است بر روی بدنه هر دو مدل کمپرسورهای باز و نیمه بسته رفت و برگشتی نصب شده باشند...

ادامه نوشته

مدار برقی چیلر با راه انداز دستی

برای مشاهده مدار برقی چیلر با راه انداز دستی با کیفیت خوب کافیست از گزینه دانلود استفاده نمایید.

سیستم های تراکم بخار

به طور کلی سیستم تبرید دارای چهار بخش اصلی است:
1-اواپراتور(تبخیر کننده)یا کویل سرمایشی,یک سطح سرد را برای انتقال حرارت از محیط یا محصولی که بایستی سرد شود بوجود می آورد که این حرارت توسط گردش عامل سیال (مبرد)جذب وانتقال می یابد.
2-کمپرسور که باعث گردش عامل سرمایش مبرد شده وحالت آن راتوسط تراکم,تغییر داده و اختلاف فشاری را به نقطه B به وجود می آورد....

ادامه نوشته

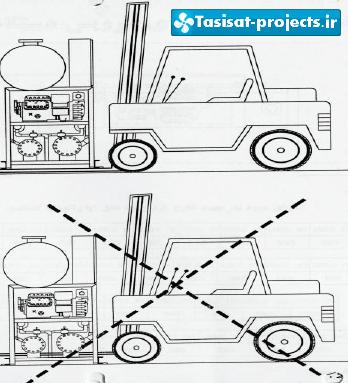

دانلود جزوه آموزش چیلر

چيلرها از جمله تجهيزات بسيار مهم در سرمايش هستند که به طور کلي مي توان آنها را به دو دسته چيلرهاي تراکمي و چيلرهاي جذبي تقسيم کرد. به طور کلي چيلرهاي تراکمي از انرژي الکتريکي و چيلرهاي جذبي از انرژي حرارتي به عنوان منبع اصلي براي ايجاد سرمايش استفاده مي کنند.فناوري تبريد جذبي روشي عالي براي تهويه مطبوع مرکزي در تأسيساتي است که ظرفيت ديگ اضافي داشته و مي توانند بخار يا آب داغ مورد نياز براي راه اندازي چيلر را تأمين نمايند.دانلود در ادامه...

ادامه نوشته

آمونياک،بدترین مبرد خوب در دنيا!!

آمونياك چيست؟ مولكول آمونياك NH3  است. كه يك ماده عالي و يكي از فرايندهاي ابتدايي در پتروشيمي، آمونياك در حالت عادي بصورت گاز مي باشد.
چرا آمونياک،بدترین مبرد خوب در دنياست؟
زيرا :
1- ارزانترين مبرد در دنياست و از اين نظر هيچ مبردي توان رقابت با آن را ندارد.
2- از تبخير هر كيلوگرم آمونياك در اواپراتور يك چيلر 300 كيلوكالري سرما توليد مي شود و اين در حالي است كه بهترين مبردهاي فريوني مانند R22 در اين شرايط 50 كيلوكالري سرما ايجاد مي كنند. يعني   . به همين دليل است كه سرماي توليد شده توسط آمونياك نياز به صرف انرژي كمتري دارد. ....

ادامه نوشته

مولتی پکیج چیلر

دستگاهی است که می تواند هوای مطبوع (سردوگرم)، آب گرم مصرفی و برق اضطراری محل زندگی را تامین کند. این دستگاه به صورت خانگی و صنعتی قابل دسترسی است و می تواند به صورت سه گانه سوز LPG ،CNG(گازو برق) کار کند. اندازه این دستگاه از کولر آبی کمی بزرگتراست و می توان آن را در پشت بام، حیاط و موتورخانه نصب کرد و سازگار با محیط زیست است.

ادامه نوشته

مقالات تاسیساتی

مجموعه ای از مقالات پی دی اف و پاورپوینت با موضوعات ذیل برای دانلود قرار گرفته است:

تشریح یخچال
فیلتر درایر
کولر آبی
مر جع کامل طراحی ومحاسبات تاسیسات بخار(انگلیسی)
طراحی ومحاسبات سیستم بخار به علاوه جداول انتخاب سایز لوله بخار ، تله بخار ، شماتیک اجزاء..........
برج‌های خنک کننده
چیلر
شبیه سازی کندانسور آبی چیلر های تراکمی
مزایای گرمایش از کف
طراحی سیستم اطفاء حریق
تاسیسات الکتریکی استخر های شنا
مکان استخر ها

سرمایش با گاز طبیعی

يكي از روش‌هاي اصلي سرمايش ساختمان‌هاي مسكوني و عمومي، سرمايش به وسيله گاز طبيعي و يا گاز مايع است. تجهيزاتي كه از طريق گاز طبيعي و يا گاز مايع كار مي‌كنند چيلر ناميده مي‌شوند. چيلر‌ها ادواتي هستند كه در موتور‌خانه و يا در مدل‌هايي خاص ( تناژ‌هاي پائين ) در پشت‌بام و يا محيط باز نصب مي‌شوند و با اتصال به يك سيستم تهويه مطبوع نظير هوا‌ساز و يا فن‌كوئل كه هواي تازه ساختمان را تامين مي‌كنند با چند انشعاب فضاي داخل ساختمان را خنك مي‌كنند. چيلر‌هاي جذبي با توجه به كاربرد در مدل‌هاي مختلفي ارائه مي‌شوند و سيستم‌هاي عملكرد مختلفي دارند.

ادامه نوشته

آموزش چیلر آبی

یک فایل آموزشی درباره چیلر آبی از شرکت ساران  برای دانلود

انیمیشن آموزشی نحوه کار چیلر جذبی

چيلرها از جمله تجهيزات بسيار مهم در سرمايش هستند که به طور کلي مي توان آنها را به دو دسته چيلرهاي تراکمي و چيلرهاي جذبي تقسيم کرد. به طور کلي چيلرهاي تراکمي از انرژي الکتريکي و چيلرهاي جذبي از انرژي حرارتي به عنوان منبع اصلي براي ايجاد سرمايش استفاده مي کنند.

فناوري تبريد جذبي روشي عالي براي تهويه مطبوع مرکزي در تأسيساتي است که ظرفيت ديگ اضافي داشته و مي توانند بخار يا آب داغ مورد نياز براي راه اندازي چيلر را تأمين نمايند. چيلر هاي جذبي ظرفيت بين 25 تا 1200 تن برودتي را براحتي تأمين مي کنند. البته قابل ذکر است که برخي از توليد کنندگان ژاپني موفق شده اند چيلرهاي جذبي با ظرفيت معادل5000 تن نيز توليد کنند. در سيستمهاي جذبي غالباً از آب به عنوان مبرد استفاده مي شود. گرماي مورد نياز براي کارکرد اين چيلرها به طور مستقيم از گاز طبيعي يا گازوئيل تأمين مي گردد. منابع غير مستقيم گرما در چيلرهاي جذبي عبارتند از آب داغ بخار پر فشار و کم فشار. بر اين اساس توليد کنندگان مختلف در جهان سه نوع اصلي چيلر جذبي ارائه مي نمايند که عبارتند از : شعله مستقيم ، بخار و آب داغ.در يک تقسيم بندي عمومي مي توان چيلرهاي جذبي را در دو دسته چيلرهاي جذبي آب و آمونياک و چيلرهاي جذبي ليتيوم برومايد و آب طبقه بندي نمود . در واقع در هر سيکل تبريد جذبي يک سيال جاذب و يک سيال مبرد وجود دارد که تقسيم بندي فوق بر اين مبنا انجام شده است. در سيستم آب و آمونياک ، سيال مبرد آمونياک وسيال جاذب آب است. در سيستم ليتيوم برومايد و آب ، سيال مبرد آب و سيال جاذب ، محلول ليتيوم برومايد است.

 اما بر حسب اجزاي سيستم هم مي توان تقسيم بندي هاي ديگري ارائه کرد مثلاً مي توان سيکل هاي تبريد جذبي را به سيکل هاي تبريد يک اثره ، دو اثره و سه اثره طبقه بندي کرد. امروزه سيکل هاي تبريد جذبي تک اثره و دو اثره در مقياس بسيار وسيع و در اشکال متنوع ساخته مي شوند و سيکل هاي سه اثره همچنان در دست مطالعه مي باشند(با تشکر از  آقای رجبی)

مبرد ها

مبرد های (گاز خنک کننده) اصلی در کولرگازی و سیستمهای تهویه مطبوع

1.فریون 22 (مخرب برای لایه ازون) در حال خارج شدن از چرخه تولید

2.فریون410 (دوستدارمحیط زیست و راندمان بالا) بیشترین مصرف بخصوص در سیستم های اینورتر

3.فریون407 (دوستدارمحیط زیست و راندمان بالا) با کاربرد متوسط و بیشتر در چیلرها

4.فریون404

5.فریون134

6.آمونیاک

جزییات بیشتر در 3 فایل PDF برای دانلود

اصطلاحات فني رايج در چيلر جذبي

ژنراتور
 ژنراتور معمولاً در محفظه بالايي چيلرهاي جذبي قرار داشته و وظيفه تغليظ محلول ليتيوم برومايد رقيق و جدا سازي آب مبرد را بر عهده دارد.
  جذب کننده
 جذب کننده معمولاً در پوسته پاييني چيلرهاي جذبي قرار داشته و وظيفه جذب بخار مبرد توليد شده در محفظه اواپراتور را بر عهده دارد.
  اواپراتور
 اواپراتور معمولاً در پوسته پايين چيلرهاي جذبي قرار مي گيرد. مايع مبرد در اواپراتور به لحاظ فشار پايين محفظه (خلأ نسبي) تبخير شده و باعث کاهش درجه حرارت آب سرد تهويه درون لوله هاي اواپراتور مي گردد.
 کندانسور
 کندانسور معمولاً در پوسته هاي بالايي چيلرهاي جذبي واقع شده است و وظيفه تقطير مبرد تبخير شده توسط ژنراتور را بر عهده دارد. بخار مبرد در برخورد با لوله هاي حاصل از آب برج ، تقطير شده و به تشتک اواپراتور سرريز مي شود.
  محلول جاذب
 اين محلول در سيکل هاي پروژه حاضر محلول ليتيوم برومايد و آب است.
  مايع مبرد
 مايع مبرد در چيلرهاي جذبي پروژه حاضر آب خالص (آب مقطر) مي باشد که به جهت فشار پايين محفظه اواپراتور در اثر تبخير خاصيت خنک کنندگي خواهد داشت.
 کريستاليزه شدن
 محلول ليتيوم برومايد در غلظت معمولي به صورت مايع است ، ولي چنانچه تغليظ اوليه بيش از حد ادامه يابد حجم بلورهاي ريزي که در آن تشکيل مي شوند ، بزرگتر شده و ممکن است باعث مسدود شدن کامل مسير عبور محلول شود. به اين پديده کريستاليزه شدن گويند.
 ضريب عملکرد

 پارامتر ضريب عملکرد در دستگاههاي برودتي از جمله چيلرهاي جذبي شاخصي از بازدهي دستگاه مي باشد. مقادير بالاتر اين پرامتر نشان دهنده مصرف بهينه انرژي حرارتي مي باشد.

كريستال شدن

كريستال شدن و عمليات رفع كريستال هاي شديد:سرويس و نگهداري سيستمهاي سرمايشي و دستگاههاي تشكيل دهنده آنها بسيار مهم است و كوتاهي در اين عمر باعث ضرر هاي اقتصادي زيادي مي شود. دستگاههاي خنك كننده مركزي مجموعه دستگاههائي هستند كه داراي ظرفيت بالا بوده و قادرند هواي پاك و سالم و عاري از گرد و خاك و ميكروب را با درجه حرارت مناسب براي مجتمع و ساختمانهاي بزرگ تأمين نمايند و به با توجه به نوع سيستم معمولا تشكيل شده اند از چيلر، برج خنك كننده، هواساز، الكتروپمپ ها و فن كوئل. در اين مقاله به يكي از پركاربردترين موضوعات سرويس و نگهداري اشاره مي شود كه همان پديده كريستاليزاسيون است....

ادامه نوشته

اصول کارکرد چیلر جذبی

مراحل استارت چيلرهاي جذبي نوع آب داغ و يا آب گرم در ابتداي فصل سرمايش

نحوه استارت / استاپ چيلر جذبي نوع آب داغ و يا آب گرم كه مانند شماتيك نشان داده شده در شكل (1) نصب شده است را به صورت كامل مطابق با مراحل زير بايستي انجام داد. درضمن عمليات تشريح شده با توجه به فرضيات ذيل امكان پذير ميباشند.
الف)چيلر توسط افراد متخصص و يا نماينده كارخانه در اولين سال كاري خود به خوبي راه اندازي و در واقع استارت اوليه شده است، يا اينكه مقدار محلول بروميد ليتيوم و آب در آن درست و مطابق با مدل و ظرفيت دستگاه ميباشد.
ب)خواص محلول و آب مقطر در دستگاه مورد تاييد كارشناس كارخانه باشد.
پ) لوله هاي جاذب و كندانسور در چيلر از نقطه نظر رسوب مورد بازديد قرار گرفته شده اند و كاملا تميز ميباشند،
ت)در ضمن افرادي كه در حال انجام اين مراحل هستند حتما آموزش ديده و مسئول موتورخانه ميباشند.

با شرح تصويري در ادامه مطلب

ادامه نوشته

دیاگرام سیم کشی راه اندازی کمپرسور چیلر(کمپرسور کوپلند)2

سیم کشی ستاره - مثلث

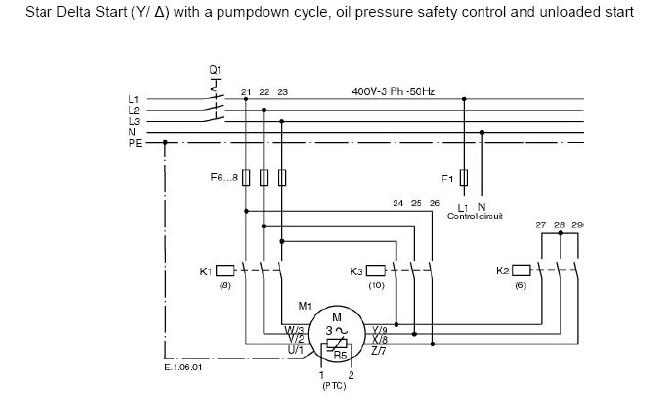

مدار قدرت :

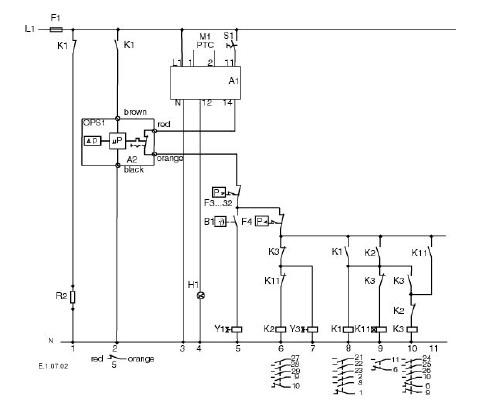

مدار فرمان :

دیاگرام سیم کشی راه اندازی کمپرسور چیلر(کمپرسور کوپلند) 1

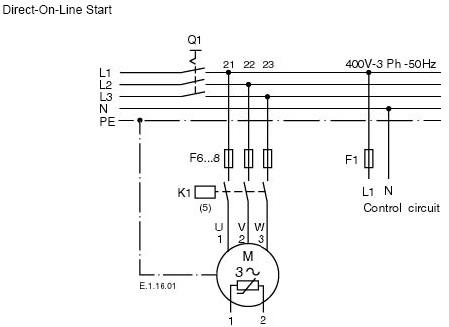

مدار قدرت - راه اندازی مستقیم :

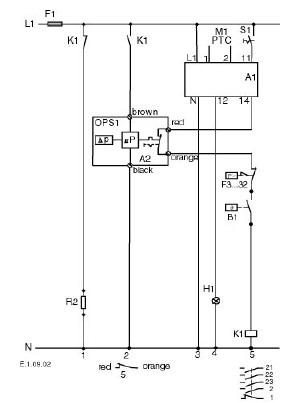

مدار فرمان - راه اندازی مستقیم(مدار فرمان مدار بالا)

ميني چيلر

ميني چيلرها در اصل چيلرهاي كوچكي هستند كه براي آپارتمان ها و ساختمان هايي كه مي خواهند سرمايش و حتي گرمايش مستقلي داشته باشند و مشكلات مربوط به موتورخانه مركزي را تحمل نكنند به كار مي رود معمولا ميني چيلرها يك چيلر هوا خنك هستند كه با خنك كردن آب در اواپراتور آنرا به داخل ساختمان منتقل مي كنند و اين آب با چرخش در فن كويل ها عمل خنك كاري ساختمان را انجام مي دهد.ميني چيلرها در اصل يك پمپ حرارتي مي باشد كه مي تواند آب گرم مورد نياز در زمستان را نيز فراهم نمايد البته در بعضي ميني چيلرها كه گرمايشي نيز مي باشند با قراردادن يك مشعل (شعله)عمل گرم كردن آب نيز انجام شده و آب گرم مورد نياز فن كويل ها تامين مي گردد .
