پمپهای فاضلاب

استفاده از پمپ (تلمبه) برای جابجا کردن فاضلاب به علت وجود مواد معلقی از قبیل شن، ماسه ، چوب و غیره در آن به سادگی کاربرد پمپ در آبرسانی نیست. لذا بایدکوشش نمود تا آنجا که ممکن است از طرح چنین تأسیساتی در شبکه جمع آوری فاضلاب شهرها خودداری نمود. تنها در حالتهایی که شیب شهر کم و امکان جریان فاضلاب در کانال با نیروی ثقل و با حداقل سرعت لازم موجود نباشد باید به طرح ایستگاههای پمپاژ مبادرت ورزید. البته لازم به یاد آوری است که استفاده از پمپ در تأسیسات تصفیه خانه فاضلاب غالبا اجتناب ناپذیر است...

ادامه نوشته

نرم افزار آنلاین انتخاب پمپ ابارا EZFINDER

شرکت ابارا اخیرا اقدام به تهیه نرم افزاری نموده که بصورت آنلاین و از هر کجای دنیا انتخاب پمپ و ثبت سفارش خرید را انجام داده و آن را به نزدیکترین زیرمجموعه خود ارجاع می دهد. با توجه به مقدار هد، دبی و دیگر پارامترهای درخواستی، این نرم افزار بین انواع مختلف پمپ های تولیدی ابارا جستجو کرده و بهترین مدل را انتخاب می نماید...

ادامه نوشته

شیر خودکار و اصول نصب آن بر روی انواع پمپ

در این پست قصد داریم تا شما را با یکی از مهمترین قطعات لوله کشی پمپ آشنا کنیم.این قطعه با پمپ فروخته نشده و جداگانه باید خریداری شود و جزئ اتصالات لوله کشی است که در موقع نصب پمپ باید بر روی پمپ سوار شود.حال بیایید عملکرد شیر خودکار و اهمیت تهیه و نصب این شیر را با هم مرور کنیم.

در حالت عادی لوله ای که از کنتور آمده دارای یک فشار معمولی است و مثلا دارای 2 بار فشار میباشد.موقع ای که شما پمپ را بر سر راه لوله خود نصب میکنید فشار آب بعد از کنتور بیش از فشار آب قبل از کنتور است.زیرا پمپ های آب فشاری بیش از فشار شهر را براش شما به داخل لوله کشی پمپاژ میکنند.

ادامه نوشته

نصب پمپها در آبرسانی

 در نصب پمپها باید همواره سعی نمود پمپ را پائین تر از سطح منبع مکش قرار داده تا فشار مکش مثبت ایجاد گردد، و در صورتیکه این امر در بعضی از شبکه های آبرسانی مقدور نباشد، تا آنجائیکه وضع ایستگاههای پمپاژ اجازه می دهد باید سعی نمود پمپ نزدیک سطح مایع منبع مکش قرار گیرد تا اختلالات کمتری در کار پمپ ایجادگردد .

ادامه نوشته

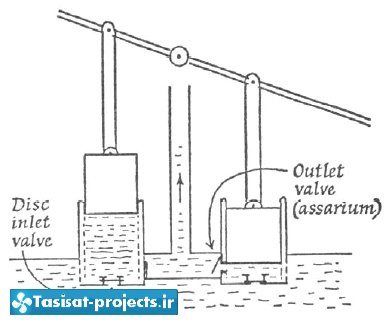

تاریخچه و ابداع پمپ

مقاله ای جامع پیرامون تاریخچه و سیر تکامل ابداع پمپ برای دانلود قرار گرفت.

مخازن توزيع آب

در سيستم هاي آبرساني شهري،مخازن توزيع يا مخازن سرويس براي مقاصدي چون ذخيره سازي آب،متعادل سازي جريان يكنواخت تغذيه (ورودي)وجريان نايكنواخت مصرف (خروجي) ونيز تامين ومتعادل سازي، فشار طراحي واحداث مي شوند .نظر به اينكه بخش قابل توجهي از هزينه هاي پروژه هاي آبرساني شهري را احداث خازن تشكيل مي دهد مهندس طراح بايد اطلاعات كافي از اهداف ،تاسيسات ، ظرفيت بهينه وعملكردئ اين مخازن داشته باشد . در اين بخش ابتدا انواع وويژگيهاي مخازن سپس محاسبات ظرفيت آنها و در پايان جانمايي وتحليل هيدروليكي سيستمهاي داراي يك يا چند مخرن مورد بحث قرار مي گيرند.

ادامه نوشته

تاریخچه پمپ گریز از مرکز و طرز کار آن

مطابق با نوشته های تاریخ نگار برزیلی Reti، یک ماشین آبکش یا لجن کش که بایستی به عنوان نمونه اولیه پمپ گریز از مرکز شناخته شود، در یک مقاله در ابتدای 1475 میلادی توسط مهندس ایتالیایی دوره رنسانس Francesco di Giorgio Martini به عرصه ظهور رسید. پمپ های سانتریفیوز واقعی تا اواخر دهه 1600 توسعه نیافتند تا اینکه Denis Papin یک نمونه از آنرا با تیغه های صاف درست کرد و تیغه منحنی شکل توسط مخترع بریتانیایی John Appold در سال 1851 معرفی شد.

ادامه نوشته

فرمول های پایه در محاسبه و انتخاب پمپ

روش محاسبه توان ترمزی پمپ:

برای محاسبه توان ترمزی پمپ ها که به اختصار با bhp نشان د ا ده میشو د میتوان از رابطه زیر استفاده کرد.............



.

.

ادامه نوشته

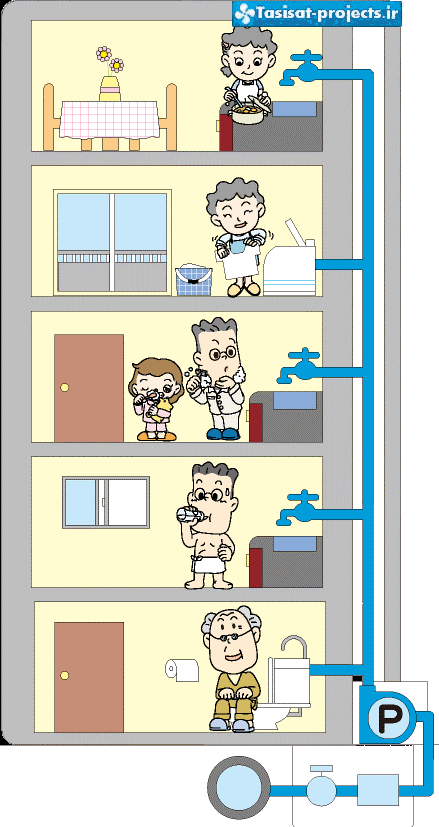

محاسبه و انتخاب بوستر پمپ آبرسانی

در این مطلب محاسبه و انتخاب بوستر پمپ آبرسانی که اغلب با روش های تخمینی بدست می آورند به صورت دقیق و علمی آورده شده است:

برای انتخاب بوستر پمپ به دو مولفه هد و دبی نیاز داریم تا با استفاده از آن و رجوع به کاتالوگ شرکت های سازنده ؛ پمپ مورد نظر انتخاب شود....

ادامه نوشته

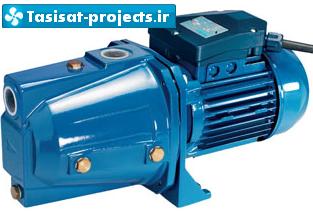

پمپ سانتريفوژ

ارتفاعي كه يك پمپ سانتريفوژ بتواند بالاتر از سطح آزاد آب قرار گيرد ارتفاع مكش ناميده  مي شود .

ارتفاع مكش مناسب براي پمپهاي گريز از مركز بستگي به عوامل زيردارد :

1- سرعت گردش پمپ

2- دبي پمپ

3- ارتفاع مكانيك پمپ

4- افت فشار در داخل پمپ

5- درجه حرارت محل نصب پمپ

6- ارتفاع محل نصب پمپ نسبت به سطح دريا

كه عوامل فوق سبب افزايش و يا كاهش ارتفاع مكش  مي گردد.

في المثل اگر سرعت گردش و ارتفاع مكانيكي پمپ ثابت باشد هر اندازه دبي پمپ بيشتر باشد عمل مكش كمتري احتياج است.

و يا اگر دبي پمپ ثابت باشد هر اندازه ارتفاع مكانيكي پمپ زيادتر باشد عمل مكش كمتري سلامتي پمپ را تضمين خواهد نمود .

و يا اگر دبي پمپ ثابت باشد، هر اندازه سرعت گردش پمپ بيشتر باشد عمق مكش را كمتر بايد انتخاب نمود. گذشته از آن اصولاً با كم شدن فشار هوا ، درجه حرارت لازم جهت تبخير آب در آن محيط كم مي گردد بطوريكه در فشار مطلق 2/0 تا 5/0 اتمسفر در لوله هاي مكش پديده تبخيري در آب رخ مي دهد و سبب قطع جريان آب در لوله مكش مي گردد .

بطور تئوري ارتفاع مكش پمپ برابر با يك اتمسفر (10 متر آب) مي باشد ليكن عوامل زير سبب كاهش ارتفاع مكش مي گردند:

1- ارتفاع نظير فشار بخار مايع h_p

2- ارتفاع نظير فشار در اثر سرعت در لوله مكش. h_v

3- ارتفاع نظير افت هاي لوله و زانوئي و سه راهي ديگر متعلقات مربوطه h_r ارتفاع مكش باشد داريم :

h_s = 10 – (h_p + h_v + h_r)

عملاً ميزان دقيق h_s براي عملكرد سالم و مناسب پمپ حداكثربرابر 5/4 الي 6 مترمي باشد .

براي جلوگيري از اشكالات پمپ ، بايد حتي المقدورسعي نمود پمپ را در ارتفاع پايين تر ازسطح آزاد آب قرار داده و در فاصله بين لوله مكش كه به داخل آب فرورفته است و اتصال لوله به پمپ از اتصالاتي نظير زانوئي و شير يك طرفه و سه راهي ، شيرفلكه ، تبديلات و غيره جلوگيري نموده و براي كم شدن افت هاي فشار ، قطر لوله كمي بزرگتر از حد محاسبه بوده و ضريب اصطكاك داخل لوله (f) كم باشد ، قطر لوله مكش بايد در تمام مسير يکنواخت و در صورت امكان شيبي معادل 5 درهزار از منبع مكش به طرف پمپ داده شود.

پمپ

مقاله ای کوتاه درباره ی پمپ برای آشنایی بیشتر

پسورد فايل: Tasisat-projects.blogfa.com

پمپهای هیدرولیکی

دانلود مقاله ای جالب در مورد پمپهای هیدرولیکی در فرمت Word Doc

 دانلود مقاله پمپهای هیدرولیکی

توربو كوپلينگ

روش كار آن به اين صورت است كه ابتدا نيروي موتور را به روغن ، و نيروي روغن را بعد از آن به ماشين يا دستگاهي انتقال مي دهند.

ساختمان آن به اين صورت است كه داراي يك پروانه ورودي است كه شبيه يك پمپ روغن عمل مي كند. اين پروانه ورودي بواسطه نيروي گريز از مزكز روغن را به پروانه خروجي منتقل مي كند و به اين ترتيب نيرو به پروانه خروجي مي رود و سبب حركت آن مي شود. عملكرد اين پروانه خروجي شبيه پروانه توربين است.

براي درك بهتر كار توربوكوپلينگ تصور كنيد كه مي خواهيد بوسيله يك موتور پره هاي يك توربين را بچرخانيد. اول ببينيم جه مشكلاتي دارد؟

مسلما" نياز به يك تماس مكانيكي دارد بين شافت موتور و توربين .تازه ممكن است كه موتور زور لازم را براي چرخاندن شافت توربين نداشته باشد.

در اينحالت فشاري كه موتور تحمل مي كند و ارتعاش و ضربه اي كه به آن وارد مي شود مي تواند به موتور ضربه بزند.

حالا ببينيم توربو كوپلينگ چگونه به كمك ما مي آيد.

چون انتقال نيرو از طريق روغن به آرامي صورت مي گيرد ، مي توان بارهاي سنگين را آسان و آرام را اندازي كرد. با شتاب كم حتي بدون وارد آمدن فشار به موتور. تازه نقش يك دمپر ارتعاشي را نيز دارد و از ضربه و ارتعاش به موتور جلوگيري مي كند.

در ضمن با توربوكوپلينگ مشكل تماس مكانيكي شافت موتور و توربين هم حل مي شود.يعني اين تماس با واسطه اي  كه توربو كوپلينگ باشد صورت مي گيرد و شافتها مستقيما" به هم مرتبط نمي شوند.

به زبان بهتر گشتاوري كه توربو كوپلينگ در اين حالت منتقل مي كند رابطه اي با توان 2 با دور موتور دارد.مي بينيم كه كوپلينگ چقدر به ما كمك كرد !

يعني ما با يك دور موتور مي توانيم به اندازه توان 2 آن گشتاور ايجاد كنيم و مثلا" با يك موتور ساده يك توربين را بچرخانيم.

در ضمن توان انتقال يافته هم رابطه اي با توان 3 با دور موتور خواهد داشت.خب اين خيلي عالي است.

حالا ببينيم چگونه براي يك موتور با دور و تواني خاص كوپلينگ با سايز مناسب و در نتيجه ابعاد مناسب اختيار كنيم.

معمولا" نمودارهايي وجود دارند كه شامل دور موتور ، توان موتور و اندازه كولينك هستند. با داشتن اين داده ها مي توانيم سايز و بعد از آن ابعاد مناسب كوپلينگ را اختيار كنيم.

نكاتي كه براي سالم نگه داشتن كوپلينگ مهم است :

1- در يك امتداد بودن 2- روغن كاري مناسب 3- محكم بودن پيچ ها 4- لقي مناسب بين دندانه ها .

در اشکال زیر انواع این کوپلینگها را ملاحظه می فرمائید.



پمپ های آتش نشانی

بعضی از آنها از نوع توربینی با محور عمودی هستند در حالیکه بقیه، پمپ های گریز از مرکز هستند، “استاندارد NFPA20 با نام پمپ های ایستگاهی برای محافظت در برابر آتش” (ویرایش ۱۹۹۹) در حکم مرجعی موثق، آخرین الزامات و سایر اطلاعات را درباره پمپ های آتشنشانی ارائه می دهد. ضمائم A و B – که جزو استاندارد NFPA20 نیستند – رئوس ارزشمندی درباره طراحی، نصب، آزمایش و نگهداری و عیب یابی پمپ های آتش نشانی بیان می کنند.

استاندارد NFPA  چیست؟

NFPA انجمن ملی آتشنشانی امریکا American National Fire Protection Association  می باشد. NFPA استانداردها و اسنادی را جهت ایمنی در مقابل آتش وضع و منتشر می کند. در مقایسه با سایر سازمانهای مشابه، NFPA و استانداردهایش ارجحیت دارند و تمام سازمانهای مشابه نیز به استانداردهای آن احترام می گذارند و به عنوان یک مرجع می شناسند. اغلب سازندگان پمپ های آتشنشانی به دو دلیل زیر سعی می کنند از استانداردهای NFPA تبعیت نمایند:

الف) استاندارد NFPA قابل احترام ترین و سختگیرانه ترین استاندارد جهان در این زمینه می باشد.

ب) از آنجا که سایر سازندگان تجهیزات مانند تولیدکنندگان آبپاش های اتوماتیک، کابین های آتش و سیستم های خاموش کننده از این استاندارد تبعیت می کنند، در صورت ساخت پمپ ها مطابق با این استاندارد هیچگونه عدم انطباقی در کارکرد تجهیزات بوجود نمی آید.

استاندارد NFPA 20 چیست؟

NFPA 20 استانداردی در رابطه با پمپ های آتشنشانی می باشد. این استاندارد قوانینی جهت نصب و عملکرد پمپها، موتورهای محرکه، کنترلرها و اجزای کمکی آنها دارد.

FM چیست؟

FM واحد فنی مستقل شرکت Factory Mutual Insurance  است که تأییدیه عملکرد برای سیستم ها و تجهیزات با ریسک بالا صادر می کند.

در پمپ های آتشنشانی، تأییدیه FM جزو الزامات و نیازمندی های NFPA می باشد. معمولاً وجود تأییدیه FM نشاندهنده آن است که محصول نسبت به محصولات مشابه از کیفیت خیلی بالاتری برخوردار است.

ادامه نوشته

پمپ هیدرولیک

1- پمپ ها با جا به جایی غیر مثبت ( پمپ های دینامیکی)

2- پمپ های با جابه جایی مثبت

پمپ ها با جا به جایی غیر مثبت : توانایی مقاومت در فشار های بالا را ندارند و به ندرت در صنعت هیدرولیک مورد استفاده قرار می گیرند و معمولا به عنوان انتقال اولیه سیال از نقطه ای به نقطه دیگر بکار گرفته می شوند. بطور کلی این پمپ ها برای سیستم های فشار پایین و جریان بالا که حداکثر ظرفیت فشاری آنها به 250psi تا3000si محدود می گردد مناسب است. پمپ های گریز از مرکز (سانتریفوژ) و محوری نمونه کاربردی پمپ های با جابجایی غیر مثبت می باشد.

ادامه نوشته
