سمپل کولر

سمپل کولر براي گرفتن نمونه هايي از آب يا بخار از بويلر در دما و فشار بالا استفاده مي گردد.جريان مختلف الجهت درون پوسته و کويل مانند يک مبدل حرارتي در اين سمپل کولر ها ، بخار را ميعان کرده و آب داغ آن را به آب سرد تبديل مي کند که مناسب براي استفاده در نمونه برداري گردد. زماني که يک مايع داغ تحت فشار سرد مي شود سمپل کولر اين وظيفه را دارد که اجازه ندهد اين ميعان سريع انجام گيرد چون به نمونه و خواص آن آسيب وارد مي شود...

ادامه نوشته

سرویس روزانه دیگ بخار

شیر ورودی آب به داخل شیشه آبنما راببندید و شیر تخلیه آن را بازنمایید. بخار باید به سرعت از شیشه ها عبور نماید. اجازه دهید برای چند ثانیه بخار خارج شود. شیر تخلیه آب نما را ببندید و شیر ورودی آنرا باز کنید. آب باید به سرعت وارد شیشه آبنما گردد. چنانچه این عمل به کندی انجام شد، یکی از مجراها مسدود شده که باید در اولین فرصت رفع اشکال شود...

ادامه نوشته

انتخاب ديگ در يك سيستم

امروزه مهندساني كه براي صاحبان ساختمانها كار مي كنند در هنگام انتخاب ديگ هاي گرمايش آب تاسيسات ساختمانها گزينه هاي متنوعي را در اختيار دارند. اين گزينه ها انواع ديگ هاي قطعاتي چدني ، ديگ با لوله هاي فولادي اعم از لوله هاي آتش يا آب . ديگ با لوله هاي پره دار مسي و ديگ هاي چگالشي را در بر مي گيرد. تمام اين انواع مختلف امروزه در پروژه هاي ساخت و ساز بكار برده مي شوند...

ادامه نوشته

لوله های بویلر

لوله های بویلر یا همان  Seamless Boiler Tube برای انتقال دود و آتش از پاس های گذر دود بویلر فایر تیوب و برای انتقال آب در بویلر های واتر تیوب مورد استفاده قرار می گیرد. این لوله ها در قطر ها و ضخامت های مختلف در بازا ر عرضه می شود .یکی از مهترین قسمت های یک بویلر لوله آن است که در اتصال با شبکه جلو و عقب (و یا درام در واتر تیوب ) خورده شده و هر چند سال یک بار باید تعویض شود....

ادامه نوشته

وسائل کمکی دیگ های بخار

کنترل کننده مدوله فشار: این دستگاه فشارهای گوناگون دیگ بخار را اندازه گیری می کند. تغییر حالات فشار انبساطی یا انقباضی باعث حرکت عقربه روی سیم پیچ پتانسیومتری می گردد. و در وضعیت های مختلف بر حسب نیاز دیگ و شعله ضروری هوا لازم و سوخت ضروری را جهت احتراق مشعل تعبیه می کند. تنظیم دستگاه کنترل فشار: پیچ تنظیم را تا قرار دادن عقربه متحرک در مقابل عدد دلخواه در روی صفحه اندیکاتور جهت تنظیم فشار قابل تنظیم است. فشار به اندازه حد تنظیم شده در مدوله تغیر خواهد نمود. در صورت نیاز باید فشار تنظیم شده در روی دیگ را بوسیله پتانسیومتر، با مانومتر اندازه گیری کرده و در صورت لازم تصحیح شود....

.

ادامه نوشته

بررسی اگزرژي ديگ ‌بخار

اين تحقيق، روش اگزرژي تحليل ترموديناميكي به‌كار برده شده، جهت بخار توليدي در نيروگاه‌هاي بخار را ارائه مي‌نمايد. با استفاده از روش اگزرژي، عواملي كه ظرفيت تبديل سوخت-بخار را كاهش مي‌دهد، مورد تأكيد قرار مي‌دهيم.تحليل اگزرژي، به‌عنوان يك روش تحليل ترموديناميكي، با مقادير متفاوت شكل‌هاي انرژي، صرف‌نظر از مشخصات كيفي همراه با اين جريانات عمل مي‌كند.اين روش كلاسيك رويكرد منجر به برداشت نادرست ضريب كارايي ترموديناميكي در طول نتايج منفي كه در پي مي‌آيدخواهد شد.تحليل اگزرژي نيروگاه حرارتي برق كندانسور را به‌عنوان عنصر اصلي مسئول اتلاف سامانه پيش رو مي‌نهد..

ادامه نوشته

آموزش، نگهداری و تعمیر دیگهای بخار

پس از نصب دیگ روی شاسی و مونتاژ جعبه دودها، کلیه سطوح خارجی پس از سند بلاست با لایه ای از ضد زنگ نسوز پوشش داده می شود و سپس عایق کاری آن توسط پشم سنگ با ضخامتی حداقل برابر 50 میلیمتر با لایه ای از ورق محافظ صورت می پذیرد.

پس از پایان این مراحل، بخشهای مختلف توسط واحدهای کنترل کیفی مورد بازرسی دقیق قرار می گیرند و تأییدیه لازم را دریافت می نمایند.

ادامه نوشته

حجم آب موجود در دستگاه های مختلف

حجم آب موجود در دستگاه های مختلف
رادیاتورهای فولادی و چدنی پره ای	5 لیتر به ازای هر مترمربع سطح حرارتی رادیاتور
فن كویل	0.4 لیتر به ازای هر 1000 فوت مكعب در دقیقه هوادهی
كویل حرارتی و برودتی 8 ردیفه	3 تا 4 لیتر به ازای هر فوت مربع از سطح كویل
كویل حرارتی و برودتی 6 ردیفه	5/2 تا 3 لیتر به ازای هر فوت مربع از سطح كویل
كویل حرارتی و برودتی 4 ردیفه	2 تا 5/2 لیتر به ازای هر فوت مربع از سطح كویل
كویل حرارتی و برودتی 2 ردیفه	1 تا 5/1 لیتر به ازای هر فوت مربع از سطح كویل
كویل حرارتی و برودتی 1 ردیفه	5/0 تا 1 لیتر به ازای هر فوت مربع از سطح كویل
دیگ چدنی پره ای	1 تا 2 لیتر به ازای هر 1000 كیلوكالری ظرفیت  دیگ
دیگ فولادی فایر تیوب	5/2 تا 4 لیتر به ازای هر 1000 كیلوكالری ظرفیت  دیگ
منبع آبگرم دو جداره	1/0 تا 2/0 لیتر به ازای هر لیتر ظرفیت منبع آبگرم

دیگ‌های بخار (Steam Boilers)

بویلرها و توربینهای گازی، تجهیزاتی هستند که معمولاً برای تولید بخار و برق از طریق سوزاندن سوخت‌های فسیلی مورد استفاده قرار می‌گیرند. عموماً بویلرها را بر اساس معیارهای مختلفی دسته‌بندی می‌‌کنند که از آن میان می‌توان به مواردی چون محتویات داخل لوله‌ها، نحوه گردش آب، نوع سوخت مصرفی، نوع منبع حرارتی، فشار عملیاتی و غیره اشاره نمود.

مهمترین معیار تقسیم‌بندی بویلرها بر اساس محتویات داخل لوله‌ها می‌باشد. بر این اساس دو نوع بویلر واتر تیوب و فایر تیوب وجود دارد که در ادامه توضیحات مختصری در این خصوص آورده شده است. عموماً این بویلرها از یک محفظه احتراق و دیگ تشکیل شده‌اند. دیگ حاوی لوله‌هایی است که از یک طرف به آن وارد و از طرف دیگر خارج می‌گردند، بدین ترتیب بخشی از فضای دیگ توسط لوله‌ها اشغال شده و باقی فضای موجود برای آب در نظر گرفته شده است.

ادامه نوشته

فیزیک احتراق

احتراق، واکنش شیمیایی ترکیبات کربن و هیدروژن با اکسیژن و رقیق کننده هایی مثل ازت است. اختلاط کامل مواد ترکیب شونده جهت تکمیل احتراق ضروری است. چون این امر با وسایل مکانیکی آتشکاری به صورت مورد قبول صورت نمی گیرد و لازم است همیشه مقداری اکسید کننده اضافی معمولا هوا به این ترکیب اضافه شود. عوامل دیگری نظیر زمان، دما و تلاطم، نقش مهمی در تشکیل یک احتراق مناسب را دارند. عوامل فوق عوامل فیزیکی احتراق هستند که با توجه به نوع سوخت، دستیابی موثر به آنها متفاوت است.

از آسانترین سوخت ها گاز است. زیرا اختلاط آن با هوا بسیار آسانتر از سوخت های مایع یا جامد است. سوخت های مایع را می توان پورد کره و به صورت گاز درآورده و به بهترین نحو سوزاند.

شرایط احتراق مطلوب سوخت های گاز و مایع و جامد:
1- مخلوط سوخت و هوا باید سریعا قابل اشتعال باشند.
2- شعله حاصله باید تحت کلیه شرایط دیگ بخار، پایدار باشد.
3- شعله باید کاملا در محدوده داخلی کوره باشد.
4- محدوده مشخصی جهت انتشار گازها و ذرات سوخته درنظر گرفته شود.
5- احتراق کامل با حداقل هوای اضافی صورت بگیرد.

ادامه نوشته

روشهاي تست تله هاي بخار

به طور كلي سه راه اساسی جهت تشخیص سنتي عیوب تله بخار وجود دارد که عبارتند از:

1- بصری         2- حرارتی   3- صوتی

* روش بصري :

در روش بصری ، ارزیاب (اپراتور) با باز نمودن شیر تخلیه بعد از تله بخار ، مشاهده می کند که بخار آب از آن خارج می شود یا آب مقطـر . در صورتـی که بخـار آب از شیــر تخلیه خارج شد ، بیانگر معیوب بودن تلـه بخــار مي باشد . روش بصري با نصب شيشه نمايش ( Sight glass ) و شير يكطرفه (Check valve  ) نيز قابل اجرا است كه دراين حالت يك نمايش تصويري از جريان ارائه مي شود . به هر حال نياز است شيشه نمايش پس از مدتي تعويض گردد .

ادامه نوشته

آناليز فني يك نيروگاه حرارتي

مقدمه

نیروگاه حرارتی جهت تولید انرژی الکتریکی بکار می‌رود که در عمل پره‌های توربین بخار توسط فشار زیاد بخار آب ، به حرکت در آمده و ژنراتور را که با توربین کوپل شده است، به چرخش در می‌آورد. در نتیجه ژنراتور انرژی الکتریکی تولید می‌کند. نیروگاه حرارتی به مقدار زیادی آب نیاز دارد. در نتیجه در محلهایی که آب به فراوانی یافت می‌شود، ترجیحا از این نوع نیروگاه استفاده می‌شود. چون انرژی الکتریکی را به روشهای دیگری ، مثل انرژی آب در پشت سدها (توربین آبی) ، انرژی باد (توربین بادی) ، انرژی سوخت (توربین گازی) و انرژی اتمی هم می‌توان تهیه کرد. سوخت نیروگاه حرارتی شامل ، فروت و یا گازوئیل طبیعی است.

ادامه نوشته

حرارت مرکزی



حرارت مرکزی به سه روش هست 1-با آب گرم 2-بخار آب گرم 3-هوای گرم

محاسن گرمایش با آب گرم:1- احتمال ضربه قوچ در این سیستم کم یا اصلا وجود ندارد. چرا؟ چون سرعت آب کم است
2- زنگ زدگی لوله ها کمتر می شود. چرا؟ چون مقدار اکسیژن در سیسیتم گرمایشی با آب گرم کمتر از سیستم بخار است.
3- استفاده در حاشیه از این سیستم(سرمایش در تابستان)
4- وسایل کنترل دقیق(تله بخار و...) در این سیستم نیست. این کنترل ها حساسن و ممکن است زودتر خراب بشن.
5- در این سیستم آب و تبع آن مواد جامد داخل آب در کل تاسیسات جریان دارد . پس مواد جامد داخل آب فقط درسطوح حرارتی دیگ باقی نمی مانند که ایجاد رسوب کنند و مانع انتقال حرارت شوند. ولی در سیستم های بخار این رسوبات تماما در سطوح حرارتی دیگ تولید می شود ومانع انتقال حرارت میش وند و خطر ترکیدن دیگ هم هست.

بروز اشكال در كار ديگ شوفاژ(ديگ آبگرم)

 كنترل مشعلهايي كه روي ديگها نصب مي شوند ممكن است به صورت خاموش/روشن(on-off)،مرحله اي (Staged Fire) يا با تنظيم پيوسته(Modulating) باشند.سيستم توزيع نيز يا جريان ثابت(Constant Flow) است ويا جريان متغير(Variable Flow).سيستمهاي جريان ثابت يا داراي شيرهاي كنترل سه راهه مي باشند ويا اصلا هيچ شير كنترلي ندارند.سيستمهاي جريات متغير اغلب داراي شيرهاي كنترل دوراهه بوده وجريان در سيستم برحسب بازوبسته بودن اين شيرها تغييرميكند.براي حصول اطمينان از برقراري حداقل جريان،تمهيداتي بكار مي روند؛اين امر را مي توان با استفاده از مدارهاي جريات متعادل ،شيرهاي سه راهه،شيرهاي باي پس يا تركيبي از آنها متحقق نمود.

- بررسي هاي اوليه

قبل از تجزيه وتحليل عميق مشكل پيش آمده چند چيز را بايد بررسي كرد:

-آيا صافي ها تمييزند؟

-آيا پروانه پمپ به خوبي مي چرخد؟

-آيا همه شيرها در وضعيت صحيح قرار دارند؟

-آيا سيستم داراي يك شير باي پس تفضلي است؟آيا اين شيردرست تنظيم شده .بدون اشكال كار مي كند؟اين شير جريان به ديگها را باي پس مي كند يا فقط پمپ را؟

اين بررسي ها را به دقت انجام دهيد وفكر نكنيد قبلا يك نفر اين كار را كرده است.اگر بررسي ها چيزي را نشان نداد،ببينيدآيا چيزي اين اواخر تغييركرده است.

- چرخه كوتاه ديگ

وضعيتي را درنظر بگيريد كه هواي بيرون سرداست وبسياري از فضاهاي داخل ساختمان نيز به همچنين به رغم اين موضوع ديگها با حداكثر ظرفيتشان كار نميكنن كه مي تواند حاكي از ايجاد چرخه كوتاه(Short Cycling) باشد.

دليل اين اشكال محتملا عدم تعادل سيستم است كه موجب مي شود آب بيشتر در مدارهايي كه مقاومت كمتري دارند حركت كند.جريان اضافي در اين مدارها بدون اين كه فرصت از دست دادن گرما را بيايد به ديگها باز ميگردد وكنترل ديگ فقط قادر است نسبت به آنچه از سيستم به ديگ برميگردد واكنش نشان دهد.اين بدان معني است كه در واكنش به داغ بودن آب برگشتي،كنترلها جريان خروجي ديگها را كاهش مي دهند.يك مثال ساده از اين امر،يونيت هيتر آب داغي است كه در اتاق موتور خانه نصب شده است(شكل2).

اين واحدها معملا افت فشار كمي دارند و وقتي در چنين موقعيتي نصب مي شوند در معرض حداكثر فشار پمپ قرار مي گيرند ونتيجتا شدت جريان آب در آنها بسيار زياد شده وبدون اينكه فرصت از دست دادن گرما را بيابد به ديگ برميگردد.

عامل ديگري كه مي تواند موجب بروز اين مشكل شود عبارت است از متعادل بودن مدارهاي برگشت مستقيم شير سه راهه نزديك پمپ كه ناشي از خرابي يا عدم تنظيم صحيح آنهاست.

کتابهای طراحی سیستم های بخار

در اینجا دو کتاب درباره طراحی سیستم های بخار قرار داده شده است که شرکت اسپیراکس که یکی از قدرتمندترین شرکت ها در این زمینه میباشد در دوره های آموزشی اش از آنها استفاده میکند.

این کتاب ها را میتوان به عنوان کتاب مرجع مهندسی سیستم های بخار نیز معرفی کرد.


Design of Fluid Systems: Utilization
طراحی سیستم ها: بهره برداری

Design of Fluid Systems: Hook-Ups
طراحی سیستم ها: ارتباطات

(این کتاب ها به صورت PDF میباشد.)

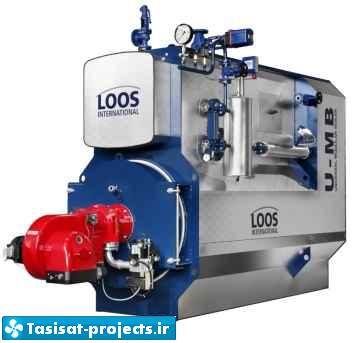

ساختار دیگ بخار

دیگ بخار دستگاهیست كه برای تولید بخار از آن استفاده می‌شود. این بخار می‌تواند برای چرخاندن توربین یا گرم كردن برخی كوره‌ها استفاده شود. در دیگهای بخاری كه در نیروگاهها كار میكنند به دلیل نیاز به فشار بالاتر بخار به صورت سوپرهیت (مافوق گرم) است. آب در این دیگهای‌بخار از لوله هایی كه در میان شعله های مشعل  محصور شده‌اند عبور می‌كند اما در دیگهای بخار كوچكتر بخار به صورت اشباع خواهد بود و در این مشعل‌ها شعله در داخل لوله و آب در اطراف لوله قرار دارد.

ادامه نوشته
