چگونه رطوبت درون منزل را اندازه گیری کنیم؟

سه قطعه کوچک یخ را درون لیوان قرار دهید و به آن آب اضافه کنید ، سه دقیقه صبر کنید ، اگر رطوبت روی سطح خارجی لیوان شکل نگرفت یعنی هوای منزل خشک است .توجه داشته باشید که این تست را در آشپزخانه انجام ندهید....

ادامه نوشته

عیب یابی سیستم برودتی

 برفك زدگي و عرق كردن كويل سرمايي

عيب و علت احتمالي چارة احتمالي
الف) كمبود مبرّد . الف) به سيستم مبرّد اضافه كنيد .

ب) گرفتگي كامل يا نقص خط مايع .

پ) مبرّد سيستم را در سمت فشارقوي سستم جمع آوري و گرفتگي خط مايع را برطرف كنيد...

ادامه نوشته

مشعل

به طور معمول مشعل ها همراه و متناسب با ديگ انتخاب مي شوند و به ميزان مصرف سوخت بر حسب ليتر در ساعت و كيلو گرم در ساعت يا گالن در ساعت مشخص مي شوند.

با داشتن قدرت حرارتي ديگ و ارزش حرارتي سوخت مايع , مي توان نوع مشعل و ميزان مصرف سوخت را انتخاب كرد .منتها چون مقداري حرارت سوخت از راه دود كش و تلفات ديگر به هدر مي رود , در موقع محاسبه , راندمان مشعل را بايد در نظر داشت. چون بيشتر گازوييل مصرف مي شود , مي توان  مصرف مشعل را از تقسيم قدرت حرارتي ديگ (QB) در حاصل ضرب ارزش حرارتي هر كيلو گازوييل ( حدود 10000 كيلو كالري ) در راندمان مشعل كه بين 6/. تا 85/. است را به دست آورد.چون وزن مخصوص گازوييل 8/. است , بنابراين به ازاي هر ليتر حدود 8000 كيلو كالري حرارت توليد خواهد شد كه اين مقدار BTU 32000 است.

ادامه نوشته

پمپ سانتريفوژ

ارتفاعي كه يك پمپ سانتريفوژ بتواند بالاتر از سطح آزاد آب قرار گيرد ارتفاع مكش ناميده  مي شود .

ارتفاع مكش مناسب براي پمپهاي گريز از مركز بستگي به عوامل زيردارد :

1- سرعت گردش پمپ

2- دبي پمپ

3- ارتفاع مكانيك پمپ

4- افت فشار در داخل پمپ

5- درجه حرارت محل نصب پمپ

6- ارتفاع محل نصب پمپ نسبت به سطح دريا

كه عوامل فوق سبب افزايش و يا كاهش ارتفاع مكش  مي گردد.

في المثل اگر سرعت گردش و ارتفاع مكانيكي پمپ ثابت باشد هر اندازه دبي پمپ بيشتر باشد عمل مكش كمتري احتياج است.

و يا اگر دبي پمپ ثابت باشد هر اندازه ارتفاع مكانيكي پمپ زيادتر باشد عمل مكش كمتري سلامتي پمپ را تضمين خواهد نمود .

و يا اگر دبي پمپ ثابت باشد، هر اندازه سرعت گردش پمپ بيشتر باشد عمق مكش را كمتر بايد انتخاب نمود. گذشته از آن اصولاً با كم شدن فشار هوا ، درجه حرارت لازم جهت تبخير آب در آن محيط كم مي گردد بطوريكه در فشار مطلق 2/0 تا 5/0 اتمسفر در لوله هاي مكش پديده تبخيري در آب رخ مي دهد و سبب قطع جريان آب در لوله مكش مي گردد .

بطور تئوري ارتفاع مكش پمپ برابر با يك اتمسفر (10 متر آب) مي باشد ليكن عوامل زير سبب كاهش ارتفاع مكش مي گردند:

1- ارتفاع نظير فشار بخار مايع h_p

2- ارتفاع نظير فشار در اثر سرعت در لوله مكش. h_v

3- ارتفاع نظير افت هاي لوله و زانوئي و سه راهي ديگر متعلقات مربوطه h_r ارتفاع مكش باشد داريم :

h_s = 10 – (h_p + h_v + h_r)

عملاً ميزان دقيق h_s براي عملكرد سالم و مناسب پمپ حداكثربرابر 5/4 الي 6 مترمي باشد .

براي جلوگيري از اشكالات پمپ ، بايد حتي المقدورسعي نمود پمپ را در ارتفاع پايين تر ازسطح آزاد آب قرار داده و در فاصله بين لوله مكش كه به داخل آب فرورفته است و اتصال لوله به پمپ از اتصالاتي نظير زانوئي و شير يك طرفه و سه راهي ، شيرفلكه ، تبديلات و غيره جلوگيري نموده و براي كم شدن افت هاي فشار ، قطر لوله كمي بزرگتر از حد محاسبه بوده و ضريب اصطكاك داخل لوله (f) كم باشد ، قطر لوله مكش بايد در تمام مسير يکنواخت و در صورت امكان شيبي معادل 5 درهزار از منبع مكش به طرف پمپ داده شود.

دمپر های خود کار

نحوه ی عملکرد دمپر های خود کار

دمپرهای خودکار معمولا از یک سری پره های مرتبط واقع در یک کانال یا دریچه تشکیل شده است . این پره ها زمانی که در موقعیت عمود بر جریان هوا قرار گیرند , راه عبور هوا را از یک کانال یا دریچه سد می کنند . دمپرها را می توان به صورت دستی (برای موازنه ی هوا و انجام تنظیمات ) حرکت داد . در صورتی که برای کنترل مورد استفاده قرار گیرد . معمولا از نوع خودکار است که توسط مو تور دمپر به حرکت در می آید . پره های یک دمپر توسط اهرم و اینکیج ( و برخی اوقات دنده ) به یک دیگر متصل می شود . و محور خروجی از موتور دمپر به یکی از پره ها متصل می شود تا تمامی پره ها را به موقعیت مورد نظر برساند .

بنابراین عملکرد دمپرهای خودکار قطع و تغییر دبی هواست .

ادامه نوشته

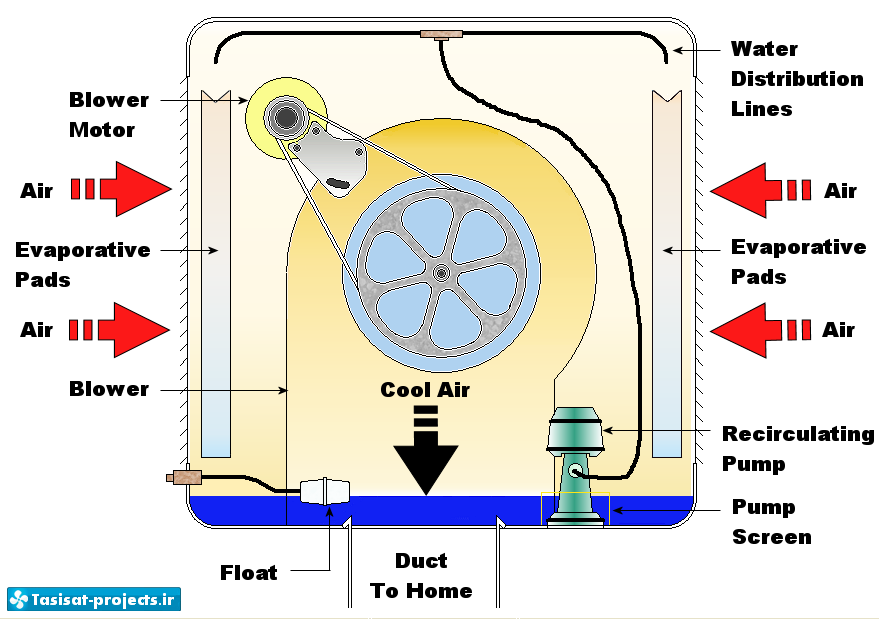

سیستم كولرآبی با رادیاتور و یا سیستم ایرواشر

كولرآبی و ایرواشر از قدیمی ترین و شناخته شده ترین تجهیزات برای تولید برودت می باشند وكاربرد آنها درایران بسیار رایج و متداول است. اصولا كولر آبی و ایرواشر برای مناطق خشك و معتدل كاربرد دارند. زیرا راندمان برودتی كولر آبی بستگی زیادی به شرایط هوای خارج دارد. كاربرد این دستگاه برای فضاهایی است كه به كنترل دما و رطوبت هوای داخل حساس نباشد.



درشهرهایی که رطوبت نسبی و دمای مرطوب هوای آنها درتابستان زیاد باشد، كولرآبی دراغلب ساعات براحتی نمیتواند دمای فضاهای داخلی را درحدود 75تا 82 درجه فارنهایت(حدود 24 تا28 درجه سانتیگراد) برساند و دراین حالت رطوبت نسبی هوای خروجی ازكولردرحدود 75 درصد و رطوبت نسبی فضاهای داخلی بین 50تا60 درصد میباشد

دستگاه ایرواشر همانند كولرآبی بوده كه دارای كویل گرمایی(كویل گرمایی درزمستان كارمی كند) نیزهست. بنابراین دستگاه ایرواشر درتابستان همانند كولرآبی ولی با راندمان برودتی بهتری كارمیكند ودرزمستان با داشتن كویل گرمایی مانند یك هوارسان یك منطقه ای عمل می نماید.

معمولا كولرآبی درظرفیت حجمی كم ولی ایرواشرها برای ظرفیتهای حجمی بالا طراحی می شوند.

بار برودتی

با استفاده از لینك زیر می توانید به راحتی بار برودتی هر نوع فضایی را بدست آورید.

جهت شروع کار با نرم افزار بر روی لینک زیر کلیک کنید

شروع کار با نرم افزار

کتاب آموزش نقشه کشی گازرسانی خانگی و تجاری

حجم آب موجود در دستگاه های مختلف

حجم آب موجود در دستگاه های مختلف
رادیاتورهای فولادی و چدنی پره ای	5 لیتر به ازای هر مترمربع سطح حرارتی رادیاتور
فن كویل	0.4 لیتر به ازای هر 1000 فوت مكعب در دقیقه هوادهی
كویل حرارتی و برودتی 8 ردیفه	3 تا 4 لیتر به ازای هر فوت مربع از سطح كویل
كویل حرارتی و برودتی 6 ردیفه	5/2 تا 3 لیتر به ازای هر فوت مربع از سطح كویل
كویل حرارتی و برودتی 4 ردیفه	2 تا 5/2 لیتر به ازای هر فوت مربع از سطح كویل
كویل حرارتی و برودتی 2 ردیفه	1 تا 5/1 لیتر به ازای هر فوت مربع از سطح كویل
كویل حرارتی و برودتی 1 ردیفه	5/0 تا 1 لیتر به ازای هر فوت مربع از سطح كویل
دیگ چدنی پره ای	1 تا 2 لیتر به ازای هر 1000 كیلوكالری ظرفیت  دیگ
دیگ فولادی فایر تیوب	5/2 تا 4 لیتر به ازای هر 1000 كیلوكالری ظرفیت  دیگ
منبع آبگرم دو جداره	1/0 تا 2/0 لیتر به ازای هر لیتر ظرفیت منبع آبگرم

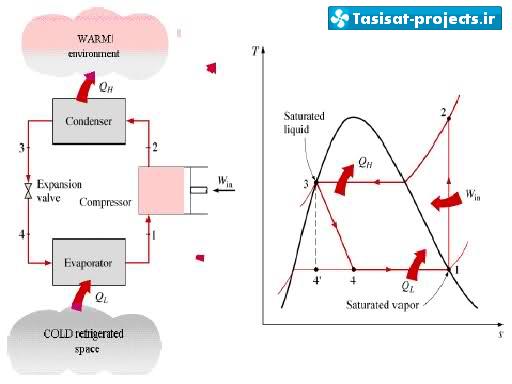

سیستم های تبرید تراكمی

تمام سیستم های تبرید تراكمی كه جهت ایجاد سرما بكار گرفته می شوند از چهار قسمت اصلی تشكیل    شده اند. این چهار قسمت عبارتند از كمپرسور ، كندانسور، شیر انبساط و اواپراتور.در کلیه سیستمهای  تبرید تراکمی از وجود یک نوع ماده سرمازا (مبرد) در یک مدار بسته نفوذناپذیر استفاده می شود. در این سیستمها عمل سرد کردن به طور پیوسته و متوالی انجام می گیرد(تکرار یک سری عملیات یکنواخت را یک سیکل می نامند). تمام سرد کننده ها بر اساس یک سیکل معین عمل میکنند. در سردکردن با عملیات مکانیکی از یک کمپرسور برای متراکم کردن گازمبرد استفاده می شود و به این ترتیب سیکل حاصله را سیکل تراکمی و گاهی سیکل تراکم تبخیری می نامند.در كمپرسور فشار گاز مبرد بالا   می رود و این اختلاف فشار بین ورود و خروج گاز كمپرسور باعث حركت گاز مبرد در داخل سیستم می شود . كندانسور وسیله ای است كه گار خروجی از كمپرسور را كه دارای دما و فشار بالا می باشد به مایع تبدیل می كند و دمای آنرا كاهش می دهد .

شیر انبساط مایع مبرد خروجی از كندانسور را به صورت پودر تبدیل می كند . اواپراتور وسیله ای است كه پودر حاصل از وسیله انبساطی را بصورت تبخیر كامل و حالت گازی تبدیل  می كند . شكل زیر اجزای  یك سیستم تبرید نشان می دهد.

نرم افزار مبلغ پرداختی قبض

با توجه به اینکه هدفمندی یارانه‌ها به دنبال اعلان عمومی «اصلاح قیمت‌ها» وارد فاز اجرایی خود شده است و از آنجا که کانون اصلی این قانون روی حامل‌های انرژی است، دانستن بهای آنچه که به سادگی مصرف می‌کنید اهمیت فوق العاده ای دارد. به همین منظور نرم افزار محاسبه بهای برق مصرفی مشترکین خانگی را در ادامه قرار داده ایم تا بتوانید مبلغ پرداختی قبض خود را محاسبه کنید.

جهت شروع کار با نرم افزار بر روی لینک زیر کلیک کنید

شروع کار با نرم افزار

كريستال شدن

كريستال شدن و عمليات رفع كريستال هاي شديد:سرويس و نگهداري سيستمهاي سرمايشي و دستگاههاي تشكيل دهنده آنها بسيار مهم است و كوتاهي در اين عمر باعث ضرر هاي اقتصادي زيادي مي شود. دستگاههاي خنك كننده مركزي مجموعه دستگاههائي هستند كه داراي ظرفيت بالا بوده و قادرند هواي پاك و سالم و عاري از گرد و خاك و ميكروب را با درجه حرارت مناسب براي مجتمع و ساختمانهاي بزرگ تأمين نمايند و به با توجه به نوع سيستم معمولا تشكيل شده اند از چيلر، برج خنك كننده، هواساز، الكتروپمپ ها و فن كوئل. در اين مقاله به يكي از پركاربردترين موضوعات سرويس و نگهداري اشاره مي شود كه همان پديده كريستاليزاسيون است....

ادامه نوشته

مساحت مورد نیاز هر فرد

از جدول زیر كه بصورت فایل Pdf است می توانید مساحت مورد نیاز هر فرد را در كاربری های مختلف جهت محاسبات بار حرارتی و برودتی  بدست آورید

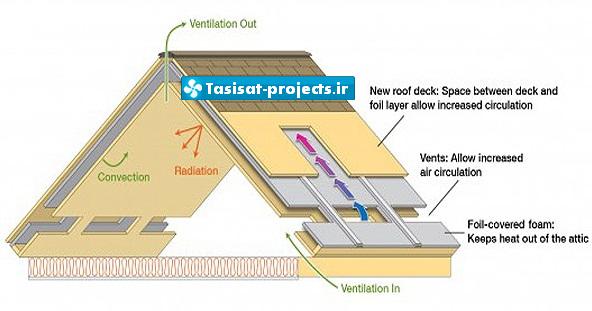

ساخت سقف هوشمند در برابر سرما و گرما

گروهی از محققان در آزمایشگاهی در آمریکا اقدام به طراحی و ساخت نمونه اولیه یک سیستم سقف و اتاق زیرشیروانی کردند که با صرفه جویی در انرژی در تابستان خانه را خنک و در زمستان خانه را گرم نگاه می دارد.

گرما و سرمای منزل دو هزینه بزرگ برای صاحبان خانه است که بخش اعظم مصرف انرژی را به خود اختصاص داده است. محققان در بخش طراحی و آزمایش آزمایشگاه اوک ریدج در آمریکا یک سیستم سقف و اتاق زیرشیروانی را آزمایش کرده اند که به طرز موثری انرژی مصرفی در تابستان و زمستان را کاهش دهد.

نکته مهم در رابطه با این سیستم جدید این است که می توان این سیستم را در رابطه با سقفهای موجود به کار گرفت. طراحی این سیستم سقف جدید دربرگیرنده یک سیستم تهویه منفعل است که هوایی را که داخل خانه می رود از اتاق زیر شیروانی جذب می کند و آن را وارد یک فضای هوای شیبدار بالای سقف کرده تا بتوان آن را به بالا و بیرون منتقل کرد. از دیگر ویژگیهای این سقف این است که می تواند تشعشع، انتقال گرما و عایق پوشش داده شده را خنثی و کنترل کند. این عایق قلب این سیستم را تشکیل داده و می توان آن را میان تیغه اصلی اتاقک زیر شیروانی قرار داد و یا آن را در روی سیستم سقف توخالی قرار داد تا مسئول نصب مجبور به از بین بردن تیغه قدیمی نباشد.

گروه محققان این آزمایشگاه اظهار داشتند که شبیه سازیهای کامپیوتری نشان می دهد که سیستمهایی که به خوبی مهروموم نشده و سیستمهای تهویه هوایی که هوای تهویه شده را به یک اتاق زیر شیروانی منتقل می کند می تواند سالانه بین 100 تا 300 دلار هزینه داشته باشد، اما مهرو موم کردن این اتاقک با اسپری فوم می تواند به صرفه جویی در هزینه های مصرفی منتهی شود؛ اما هزینه ابتدایی این سیستم حدود 8 هزار دلار است. در مقام مقایسه این گروه تحقیقاتی اظهار می دارند که افزودن این سیستم به سقفهای کنونی مالکان خانه ها سالانه 100 دلار صرفه جویی در انرژی را به دنبال دارد و هزینه نصب و راه اندازی اولیه به 2 هزار دلار کاهش می یابد.

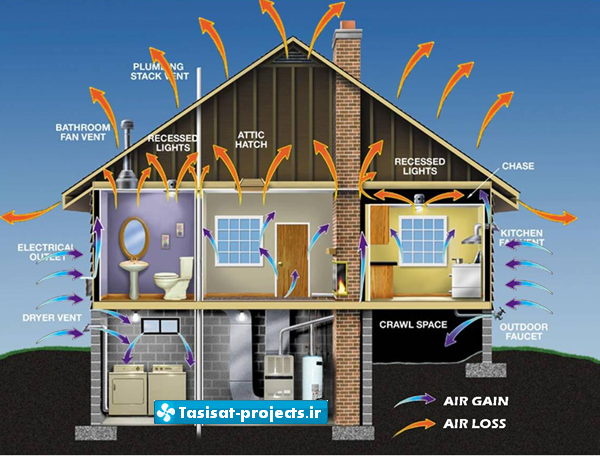

اقدامات اولیه جهت تهویه مطبوع مناسب منازل

یکى از راههاى جایگزین براى خنک کردن خانه، استفاده از راه هاى طبیعى است؛ به این معنى که بدون استفاده از هیچ وسیله خنک کننده برقى بتوانیم دماى خانه را کاهش دهیم.

براى رسیدن به این منظور موثرترین راه این است که گرمایى را که به ساختمان مى تابد، دفع و از ورود آن به خانه پیشگیرى کنیم. مناسب ترین روش براى پیشگیرى از جذب حرارت و دفع گرما، انعکاس یا بازتاباندن آن است. گرما از چند طریق وارد خانه مى شود که مهمترین و عمده ترین آنها حرارت ناشى از تابش گرماى خورشید است که از پنجره ها و سقف وارد خانه مى شود.

ادامه نوشته

سیستم انباره سرما | Cool Storage

سیستم انباره سرما بر مبنای نوع ماده انبار شونده طبقه‌بندی می‌شود مانند انباره آب یا یخ و یا تغییر حالت (فاز)، تقسیم‌بندی دوم بر پایه نوع كاركرد سیستم است، كه نقش تعیین ظرفیت سیستم را دارد.
1- انباشت جزیی
2- انباشت با دیماند محدود
3- انباشت كامل.

ادامه نوشته

نشت‌یابی سیستم تبرید

تشخیص محل نشت مبرد در صنعت تبرید :
یکی از مشکلات شایعی که تکنیسینهای سرویس در سیستم های تبرید بسیار با آن روبرو می شوند،کاهش مبرد سیستم به دلیل نشت مبرد می باشد.به طور کلی راه تشخیص نشتی در یک سیستم بسیار ساده است،هر چند که تعیین محل دقیق آن گهگاه با پیچیدگیهای بسیاری همراه خواهد بود.....

ادامه نوشته

گاز R404A

گاز R404A يك گاز غير مخرب لايه ازن مي باشد كه براي جايگزيني گازهاي R502 , R22 , R12  در كاربردهاي دما پايين(دماي اواپراتور -20 درجه سانتيگراد) و كاربردهاي دما متوسط(دماي اواپراتور 5- درجه سانتيگراد) توليد شده است .مانند فريزرهاي فروشگاهي،ماشين هاي حمل موارد غذايي و يخچال هاي ويتريني فروشگاهي و يخسازها.

ادامه نوشته

اصول کارکرد چیلر جذبی

مراحل استارت چيلرهاي جذبي نوع آب داغ و يا آب گرم در ابتداي فصل سرمايش

نحوه استارت / استاپ چيلر جذبي نوع آب داغ و يا آب گرم كه مانند شماتيك نشان داده شده در شكل (1) نصب شده است را به صورت كامل مطابق با مراحل زير بايستي انجام داد. درضمن عمليات تشريح شده با توجه به فرضيات ذيل امكان پذير ميباشند.
الف)چيلر توسط افراد متخصص و يا نماينده كارخانه در اولين سال كاري خود به خوبي راه اندازي و در واقع استارت اوليه شده است، يا اينكه مقدار محلول بروميد ليتيوم و آب در آن درست و مطابق با مدل و ظرفيت دستگاه ميباشد.
ب)خواص محلول و آب مقطر در دستگاه مورد تاييد كارشناس كارخانه باشد.
پ) لوله هاي جاذب و كندانسور در چيلر از نقطه نظر رسوب مورد بازديد قرار گرفته شده اند و كاملا تميز ميباشند،
ت)در ضمن افرادي كه در حال انجام اين مراحل هستند حتما آموزش ديده و مسئول موتورخانه ميباشند.

با شرح تصويري در ادامه مطلب

ادامه نوشته
