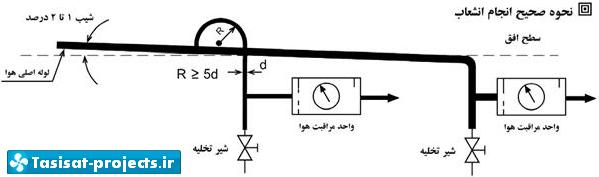

اینبار در نگاهی کوتاه و هر چند اجمالی به چگونگی ترتیب قرارگرفتن اجزاء و تجهیزات جهت کمپرسور پیستونی و اسکرو از روی تصاویر و معرفی مسیر روی خطوط خواهیم پرداخت:

از سمت چپ به راست :

  1.  کمپرسور هوای اسکرو
  2. واتر سپراتور
  3. مخزن هوای فشرده
  4. فیلتر میکرونی 1 میکرون
  5. درایر
  6. فیلتر میکرونی 0.01 میکرون
  7. فیلتر میکرونی 0.003 میکرون ( در تصویر موجود نیست بصورت انتخابی قابل نصب است )
  8. خط چین قرمز برای سیستم بوستر
  9. بوستر پمپ
  10. مخزن هوای فشرده فشار قوی
  11. فیلتر میکرونی 1 میکرون
  12. فیلتر میکرونی 0.01 میکرون

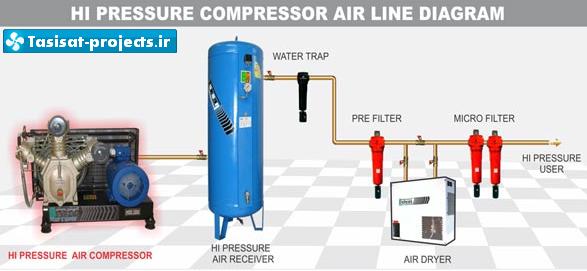

ترتیب قرارگرفتن اجزاء و تجهیزات جهت کمپرسور پیستونی

  1.  کمپرسور هوی پیستونی ( فشار پائین یا فشار بالا )
  2. مخزن هوای فشرده
  3. واتر سپراتور
  4. فیلتر میکرونی 1 میکرون
  5. درایر
  6. فیلتر میکرونی 0.01 میکرون
  7. فیلتر میکرونی 0.003 میکرون
